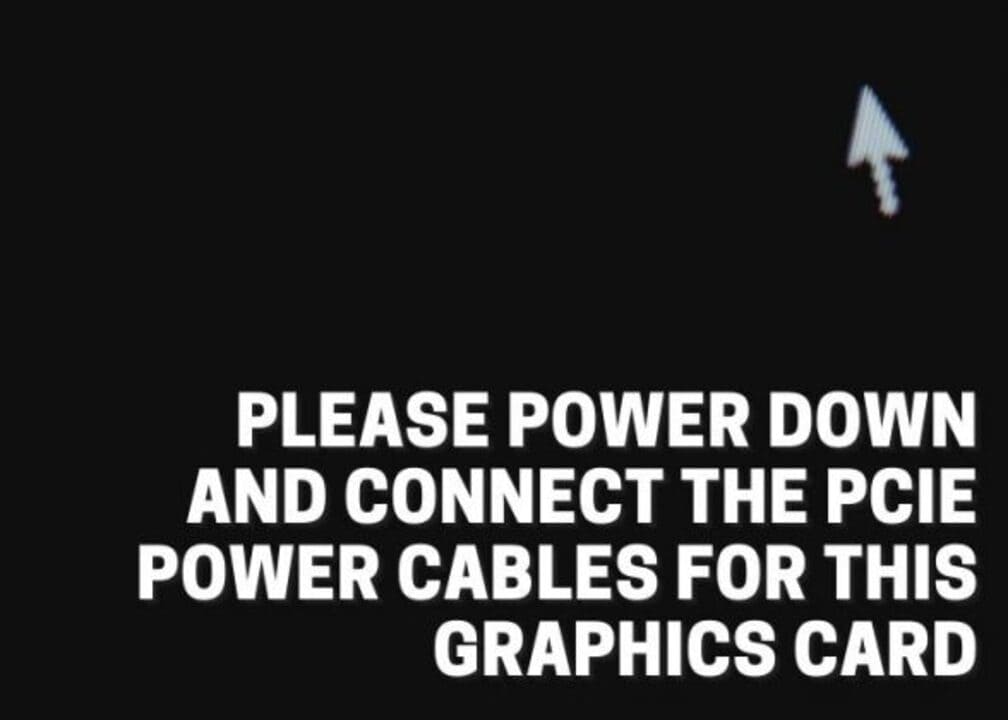

Si su computadora dice que apague y conecte la PCIe, significa que su GPU no está obteniendo suficiente energía desde donde está conectada. El consumo de energía es un factor crítico pero pasado por alto en la construcción de PC.



Por favor, apague y conecte el problema PCIe



Cuando tienes una GPU de calidad, los conectores de energía de tu PSU seguramente recibirán una paliza. En este artículo, hablaremos de diferentes adaptadores y conectores para su tarjeta gráfica, así como cómo reconectar su cable de alimentación PCIe para solucionar el problema del cable de alimentación PCIe.



Contenido [Ocultar]



Fuente de energía de la tarjeta gráfica

- Conectores PCIe X16

-Conectores PCIe de 6 pines

-Conectores PCIe de 8 pines

-conectores de 12 pines

Convertidores o adaptadores para conectores

-Cable de alimentación PCIe de 4 pines a 6 pines a 6 pines

-Cable de alimentación PCIe de 4 pines a 8 pines PCIe

-Cable de alimentación PCIe de 6 pines a 8 pines PCIe

-Cable de alimentación PCIe de 8 pines de 8 pines a 12 pines

-Cable de alimentación PCIe de SATA a 6 pines PCIe

-Cable de alimentación de SATA a 8 pines

Cómo solucionar, apague y conecte los cables de alimentación PCIe para esta tarjeta gráfica

Compruebe si está obteniendo suficiente energía

Cambia tu PSU

Vuelva a colocar su tarjeta gráfica

Inspeccione sus conectores

Conclusión

Fuente de energía de la tarjeta gráfica

Muchas GPU de nivel de nivel medio a medio usan la ranura PCIe X16 como fuentes de energía. Sin embargo, las PSU exigentes o de primera línea utilizan un conector de 8 pines o 6 pines como conectores de alimentación. Puede tener todos estos mezclados, especialmente cuando construye un sistema con múltiples tarjetas gráficas o con un SLI.



En casos como estos, deberá alimentar su GPU con suficiente voltaje para dos o más GPU. Para comprender esto mejor, hablaremos sobre los diferentes conectores, y su requisito de energía, ya que saber que lo ayudará a solucionar la salida y conectar los cables de alimentación PCIe para este problema de la tarjeta gráfica.



- Conectores PCIe X16

Las placas base que utilizan conectores de energía PCIe X16 pueden proporcionar hasta 75 vatios de potencia. Algunos de ellos pueden venir con múltiples conectores que le permiten conectar más de una GPU. Como mencionamos anteriormente, conectar más de una GPU significa que habrá un aumento en los requisitos de energía.



Las unidades de tarjeta gráfica que tienen poca potencia de procesamiento, como el GT 1030, RX 550, la variante GTX 1050 2GB y RX 460, no requerirán más de 75 vatios de potencia. Sin embargo, si está utilizando una GPU con mucha potencia de procesamiento, entonces seguramente necesitará más de 75 vatios de potencia.



-Conectores PCIe de 6 pines

Un conector típico de 6 pines tiene la capacidad de suministrar tarjetas gráficas con 75 vatios adicionales de potencia. Con este conector, su GPU puede extraer hasta 75 vatios adicionales de potencia de su PSU, por lo que es un total de 150 vatios cuando se combina con los 75 vatios de su placa base.



Mientras que 150 vatios de potencia son suficientes para la mayoría de las GPU, las tarjetas gráficas de alta gama como la NVIDIA RTX 3080 necesitan más de 300 vatios de potencia y aproximadamente 750 vatios de potencia del sistema.



Dado que 150 vatios es suficiente para la mayoría de las tarjetas gráficas de nivel medio, encontrará muchas de ellas con un conector de potencia de 6 pines. Estos conectores se conocen como cables PCI Express Graphics (cables PEG) o cables PCI Express.



-Conectores PCIe de 8 pines

Un conector típico de 8 pines entrega hasta 150 vatios de potencia a una tarjeta gráfica. Es probable que encuentre un conector de 8 pines en una GPU que requiera hasta 150 vatios de potencia o dos conectores de 6 pines.



Sin embargo, hay excepciones. Si compra una tarjeta gráfica hambrienta de energía, está obligado a encontrar un conector de 8 pines, así como un conector de 6 pines en el cuadro.



Por ejemplo, el GeForce RTX 3060 de NVIDIA viene con ambos tipos de conector dado el hecho de que su consumo máximo de energía es de aproximadamente 170 vatios. Entonces, con una tarjeta como esta, su PC necesita tener aproximadamente 340 vatios de potencia, por lo que no experimenta el problema de "por favor apague y conecte la PCIe".



Hay situaciones aún más excepcionales en las que una GPU viene con un conector de 6 pines y dos conectores de 8 pines. Esto significa que necesitará hasta 375 vatios de potencia para dicha GPU. Y no olvide que aún necesita considerar el consumo de energía para su CPU, que es otro consumidor de energía enorme, así como el resto de los componentes de su computadora.



Aunque son raros, también hay GPU entusiastas que necesitan hasta tres conectores de 8 pines para obtener la potencia necesaria. Estas tarjetas gráficas generalmente están en el extremo más alto del espectro y están diseñadas para ofrecer el mejor overclocking y enfriamiento posible. Un ejemplo típico de dicha tarjeta es la GeForce RTX 2080 TI Lightning Z. Z.



En general, su computadora no tendrá ningún problema si utiliza una PSU capaz de proporcionar hasta 650 vatios de energía. Sin embargo, si está viendo una construcción a largo plazo que se puede actualizar en el futuro, o está construyendo una PC para juegos con una GPU como la RTX 3080 o 3090, puede buscar comprar una fuente de alimentación con más potencia.



Tenga en cuenta que más potencia en una PSU significa más posibilidades de sobrecalentamiento, lo que significa que debe hacer consideraciones cuidadosas antes de comprar una PSU más poderosa.



-conectores de 12 pines

El advenimiento del RTX 3000 por Nvidia vio la introducción de los conectores de 12 pines. Este cable de alimentación de la tarjeta gráfica estaba hecho por necesidad porque Nvidia estaba buscando una forma de alimentar sus tarjetas más poderosas y se le ocurrió una excelente solución.



Si bien un conector de alimentación de 12 pines es aproximadamente del mismo tamaño que un conector de 8 pines, tiene la capacidad de extraer más potencia de su PSU. Sin embargo, en el momento en que se lanzaron las GPU, Nvidia aún no había lanzado el conector de 12 pines al público.



En cambio, la marca hizo un adaptador que conecta dos conectores de 6 pines a la interfaz de la ranura de 12 pines de la tarjeta gráfica. Se promociona el conector original de 12 pines para poder proporcionar hasta 648 vatios de potencia.



Convertidores o adaptadores para conectores

Experimentar problemas de compatibilidad al construir una PC no es una noticia. Pero este mismo fenómeno también se aplica a los conectores de energía. Afortunadamente, las computadoras están diseñadas y construidas por ingenieros a quienes naturalmente les gusta modificar el hardware para satisfacer sus necesidades.



Es por eso que una compañía conocida como Molex comenzó a crear estos convertidores de pin a finales de los años 50 y principios de los 60. Desde entonces, estos conectores se han denominado convertidores Molex o adaptadores Molex, independientemente de la compañía que los haga.



-Cable de alimentación PCIe de 4 pines a 6 pines a 6 pines

Si su PSU no tiene un conector de alimentación de 6 pines, pero su tarjeta gráfica requiere una, este conector de cable de alimentación PCI Express es lo que desea comprar. Las PSU en este tipo de situación son PSU de generación anterior, por lo que es posible que desee comenzar a pensar en obtener una actualización.



Sin embargo, si desea mantener la PSU debido a un factor u otro, debe tener en cuenta que este adaptador a menudo necesita dos conectores de 4 pines. Aunque a veces, encontrarás uno que requiera un conector de 4 pines.



-Cable de alimentación PCIe de 4 pines a 8 pines PCIe

Este cable adaptador conecta dos conectores de 4 pines a una interfaz de conector de 8 pines. Es un cable útil para gráficos en el rango medio superior a alto rango.



-Cable de alimentación PCIe de 6 pines a 8 pines PCIe

Las tarjetas gráficas de primera clase hechas hoy a menudo cuentan con conectores de 8 pines que no están disponibles en muchas PSU. Si se encuentra en una situación como esta, el cable de alimentación PCIe de 6 pines a 8 pines es la opción correcta para usted.



-Cable de alimentación PCIe de 8 pines de 8 pines a 12 pines

Como mencionamos anteriormente, el conector de potencia de 12 pines de NVIDIA es la última tecnología que aparece en las GPU de la serie 3000 de la marca. Y dado que había pocas o ninguna PSU con conectores de 12 pines en el momento en que se lanzaron estas GPU, Nvidia diseñó un adaptador de 2x de 8 pines a 12 pines y lo envió con los productos.



-Cable de alimentación PCIe de SATA a 6 pines PCIe

Con este cable de adaptador, podrá convertir sus conectores SATA a conectores de 6 pines. Sin embargo, esto no se recomienda ya que SATA puede no manejar la cantidad de energía requerida por su GPU. No quieres una situación como esta, especialmente si el cable viene con una etiqueta que dice "SATA solamente".



-Cable de alimentación de SATA a 8 pines

También puede adaptar los conectores SATA a de 8 pines. Sin embargo, la conexión será de dos conectores SATA a un conector de 8 pines.



Cómo solucionar, apague y conecte los cables de alimentación PCIe para esta tarjeta gráfica





El problema del cable de alimentación PCIe "por favor conecte" es un problema que a menudo es causado por una fuente de alimentación insuficiente desde la placa base o la PSU de su computadora. Otras fallas incluyen que la GPU no se sienta bien en su jaula y tiene un puerto o conector malo.

A continuación se muestran las correcciones que puede aplicar para resolver este problema de cable de alimentación de la tarjeta gráfica.



Compruebe si está obteniendo suficiente energía

Como notamos anteriormente, no obtener suficiente energía de su PSU o placa base es la razón principal por la cual su GPU puede comenzar a tener la "Avalora y conecta el problema de PCIe".



Lo que desea hacer es determinar la cantidad de potencia necesaria para que su GPU funcione correctamente. Luego use una herramienta como Hwinfo para ver si su GPU está obteniendo suficiente potencia o no.



Si no tiene suficiente energía, desea conectar el conector PCIe a su PSU. Asegúrese de que se alinee con la explicación del conector que hicimos anteriormente. El conector PCIe X16 puede proporcionar solo 75 vatios de potencia. Por lo tanto, si está utilizando una tarjeta de gráficos de juegos y no obtiene suficiente fuente de alimentación, desea conectar su cable de alimentación PCI Express a su PSU.



Con un conector de 6 pines, obtendrá hasta 150 vatios cuando se combine con los 75 vatios del conector PCIe X16. El uso de un conector de 8 pines aumenta la fuente de alimentación, y un conector de 12 pines lo aumenta aún más.



Cambia tu PSU

Si ha conectado su cable de alimentación a su PSU pero aún está obteniendo el error de "por favor apague y conecte el PCIe", entonces es posible que desee obtener una nueva fuente de alimentación. Es probable que su PSU no pueda suministrar suficiente energía a su GPU, luego comparta el resto entre los componentes restantes de su PC. Por lo tanto, obtener una mejor PSU puede ser la solución ideal para usted.



Vuelva a colocar su tarjeta gráfica

Si su tarjeta gráfica no está correctamente asentada en su jaula, puede experimentar el problema de "Conecte el cable de alimentación PCIe". Verifique que su GPU esté correctamente sentada en su jaula, y los cables no se aplastan juntos.



Inspeccione sus conectores

Incluso si su GPU o PSU es nueva, no se sabe qué podría haber sucedido con sus conectores durante el tránsito o incluso las controles de control de calidad. Asegúrese de que sus conectores no estén dañados o torcidos de ninguna manera.



Si está utilizando un adaptador, asegúrese de que no sea un adaptador SATA a Molex, ya que usar este tipo de adaptador daría como resultado un agotamiento si su tarjeta gráfica extraiga demasiada potencia debido al overclocking o una carga más alta.



La mejor práctica es conectar su GPU a una PSU. Se recomienda que actualice su PSU en lugar de usar adaptadores. Sin embargo, si va a usar un adaptador, un Molex para Molex debería ser su elección en lugar de un adaptador SATA a Molex. Los adaptadores Molex a Molex pueden transferir más energía gracias a los cables más gruesos con los que están diseñados.



Por favor, apague y conecte el PCIe



Conclusión

Hemos discutido los diferentes cables de conector de potencia en el mercado y cómo puede resolver el apagado y conecte los cables de alimentación PCIe para este problema de la tarjeta gráfica.



Aquí hay algunos recordatorios a tener en cuenta:



El cable de alimentación PCIe X16 puede proporcionar hasta 75 vatios de alimentación

El cable PCIe de 6 pines ofrece hasta 75 vatios de potencia

Puede obtener hasta 150 vatios de jugo del cable de alimentación de 8 pines

El conector de alimentación de 12 pines aún no está disponible, pero NVIDIA envía un adaptador para sus GPU que utiliza este conector

Usar un adaptador SATA a Molex puede provocar agotamiento

Si desea usar un adaptador, asegúrese de que sea un adaptador Molex para Molex

Puede resolver el problema y conectar el problema PCIe volviendo a colocar su GPU

La potencia insuficiente de su placa base puede ser la razón por la cual está recibiendo el error del cable de alimentación PCI Express

Conectar su GPU a su PSU puede ayudar a resolver el error del cable de alimentación de PCIe

Verifique si sus conectores y puertos no son daños o no

Vuelva a colocar su GPU para solucionar el problema

Debería poder solucionar el problema de "Conecte el cable de alimentación PCIe" con las explicaciones y soluciones ofrecidas anteriormente. Recuerde que usar un adaptador SATA a Molex puede hacer que su conector SATA se queme, ya que no está diseñado para proporcionar energía a su GPU.

¿Qué es el PCIe?
PCIe significa Peripheral Component Interconnect Express. Es una interfaz de conexión de hardware para dispositivos de expansión en una computadora, como tarjetas gráficas, tarjetas de sonido y discos duros.
¿Por qué es importante evaluar y conectar correctamente el PCIe?
Evaluar y conectar el PCIe correctamente es importante para garantizar un rendimiento óptimo del hardware y para evitar problemas de compatibilidad o fallos en el sistema.
¿Cómo se puede evaluar el PCIe?
Para evaluar el PCIe, es importante revisar las especificaciones de la placa base y las de la tarjeta de expansión o dispositivo que se va a conectar para asegurarse de que sean compatibles. También se debe revisar la documentación del fabricante para obtener información sobre los posibles requisitos de alimentación y los puertos necesarios.
¿Cómo se puede conectar correctamente el PCIe?
Para conectar correctamente el PCIe, es necesario seguir los siguientes pasos:
Apagar el sistema y desconectar la fuente de alimentación.
Insertar la tarjeta de expansión o el dispositivo en un puerto PCIe disponible.
Asegurarse de que la tarjeta esté alineada correctamente con el puerto y asegurarla con los tornillos apropiados.
Conectar cualquier cable de alimentación requerido de la fuente de alimentación a la tarjeta o dispositivo.
Encender el sistema y verificar que la tarjeta se haya detectado correctamente en el BIOS.
¿Cuáles son algunos problemas comunes al evaluar y conectar el PCIe?
Algunos problemas comunes al evaluar y conectar el PCIe incluyen la falta de compatibilidad entre la placa base y la tarjeta de expansión, la falta de potencia para alimentar correctamente la tarjeta, y la instalación incorrecta o errores de cableado.
¿Cómo se pueden solucionar los problemas de conexión del PCIe?
Para solucionar problemas de conexión del PCIe, es necesario seguir estos pasos:
Verificar la conexión adecuada de la alimentación y los cables de la tarjeta de expansión.
Verificar la compatibilidad de la placa base y la tarjeta de expansión.
Revisar la documentación del fabricante y las configuraciones en el BIOS para asegurarse de que se han configurado correctamente.
Actualizar los controladores de la tarjeta de expansión o dispositivo según sea necesario.
¿Qué herramientas se pueden utilizar para evaluar y conectar correctamente el PCIe?
Algunas herramientas que se pueden utilizar para evaluar y conectar correctamente el PCIe incluyen el software de diagnóstico de la placa base, los controladores de dispositivos actualizados y herramientas de comprobación de hardware, como las herramientas de prueba de errores de la memoria.
En resumen, evaluar y conectar correctamente el PCIe es esencial para garantizar una compatibilidad adecuada y un rendimiento óptimo del hardware en una computadora. Al seguir los pasos adecuados y revisar la documentación del fabricante, es posible solucionar problemas comunes y asegurarse de que el hardware esté funcionando de manera efectiva y sin problemas.



Se recomienda actualizar su PSU a una con los conectores correctos. Pero si debe usar un adaptador, asegúrese de que sea un adaptador Molex para Molex.
